소프트웨어

건설분야 최고의 해석 솔루션 DIANA와 함께 합니다.

CSI 제품

1975년에 설립된 Computers and Structures, Inc.(CSI)는 구조 및 지진 해석 소프트웨어의 개발사로 세계적으로 널리 그 기술력을 인정받고 있습니다.
CSI에서 개발된 소프트웨어는 대만의 타이페이 101층 타워, 2008년 베이징 올림픽 경기장 및 파나마운하를 횡단하는 Centenari Bridge(사장교) 등 다양한 구조물의 설계에
적용되었으며 전세계 160여 개국, 수 천개의 엔지니어링사에서 활발히 사용하고 있습니다. 국내에서도 300여개 이상의 업체에서 널리 사용하고 있습니다.

CSI에서는 SAP2000,CSiBridge,CSiCOL,ETABS,SAFE 및 PERFORM-3D 등 6가지 주요 소프트웨어 패키지를 제공하고 있으며,
넥스기술에서는 CSI와 독점계약을 통해 국내 기술자 여러분에게 소프트웨어의 공급, 기술지원 및 엔지니어링 컨설팅을 지원하고 있습니다.

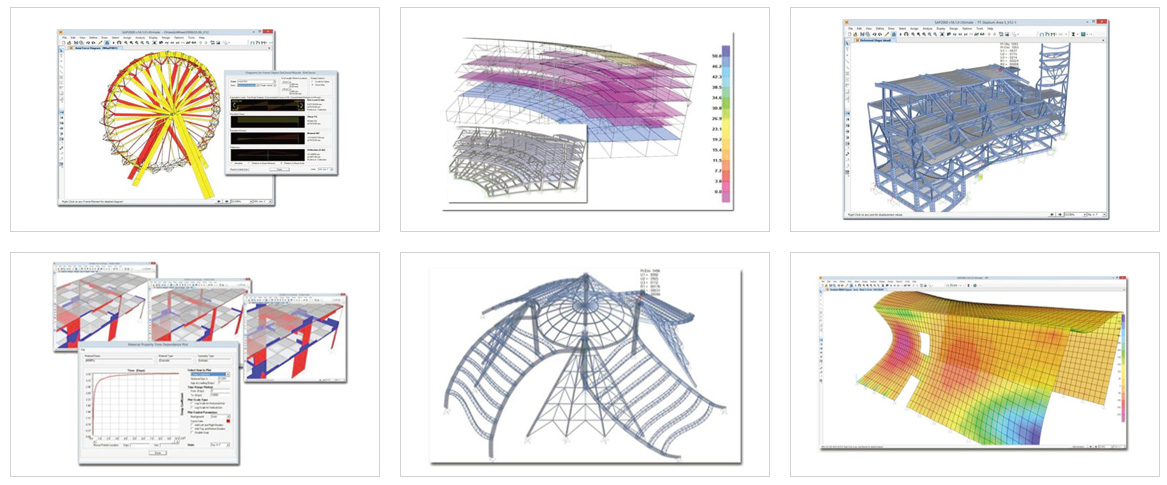

SAP2000 – Integrated Structural Analysis and Design

실용적인 범용 3D 구조해석 프로그램으로 건설 및 플랜트 분야의 다양한 구조물에 대한 해석 및 설계기능 제공
  • 세계 각국의 Design Code를 이용한 설계 가능(AASHTO, AISC-ASD&LRFD, ASC, Euro코드 등)
  • Frame, Shell, Solid 등 일반 부재 요소와 Cable, tendon 등의 특수 부재를 이용한 모델링 가능
  • Automatic code를 기반으로 풍하중, 지진하중 자동 재하
  • 재료비선형해석, 좌굴 해석, 비선형에 대한 국부좌굴해석, 대변형 해석, 경계비선형 해석, 고유치해석, 응답스펙트럼해석, Pushover해석, 선형/비선형해석 가능
  • 다양한 후처리기능을 통해 손쉬운 결과 분석이 가능

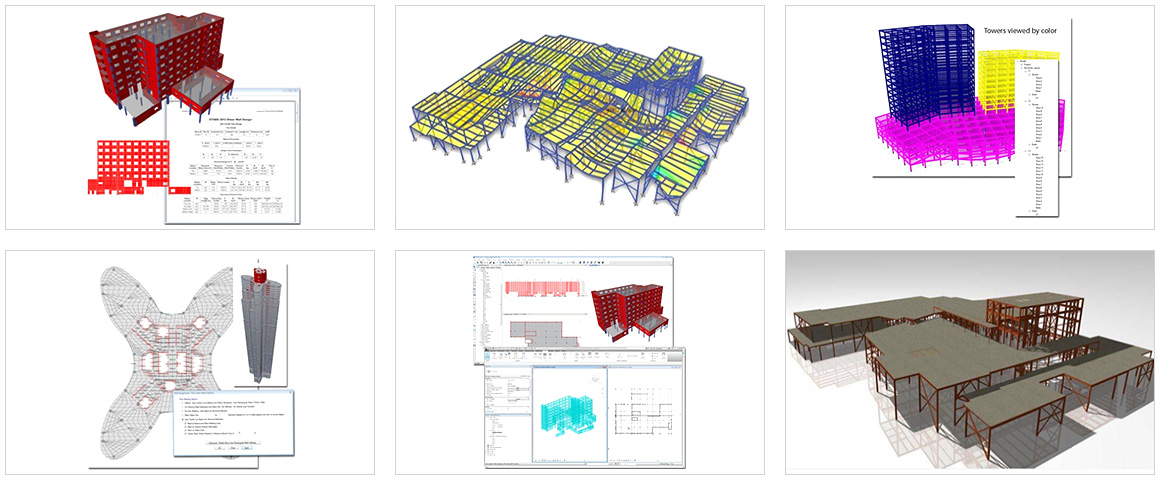

ETABS-Integrated Analysis, Design and Drafting of Building Systems

Multi story building에 유용한 건축구조해석 및 도면생성 Solution으로 빌딩구조물의 정적 해석, 비선형 동적해석 등을 제공
  • Templete 을 통한 모델링 지원 및 Shell Element를 이용하여 Wall, Deck등의 구조물 모델링 가능
  • 전단벽 모델링 가능
  • Design code에 의한 지진, 풍하중 자동재하가 가능하며 frame, shear wall, steel joint 설계 기능제공
  • Response Spectrum, Time history, pushover 등 Dynamic관련 종합적인 해석 기능을 제공


Perform3D-Nonlinear Analysis and Performance Assessment for 3-D Structures

건축구조물의 지진 시 동적거동을 엄밀하게 묘사하는 비선형 정적/동적 해석 전용프로그램
  • ASCE41(Tier 3)를 바탕으로 한 성능기반의 비탄성동적거동 분석(Pushover, Inelastic time history analysis)
  • 지진에 대한 응답해석을 바탕으로 성능기반 설계
  • SAP2000, ETABS 파일에 대한 Import가능
  • 부재의 소성거동을 묘사하기 위한 각종 비선형이력모델를 제공
  • Isolator, BRB(Buckling Restrained Brace), FEMA 비선형모델, PMM hinge, Concrete/Steel Rotation/Curvature 등 비선형 모델링 가능

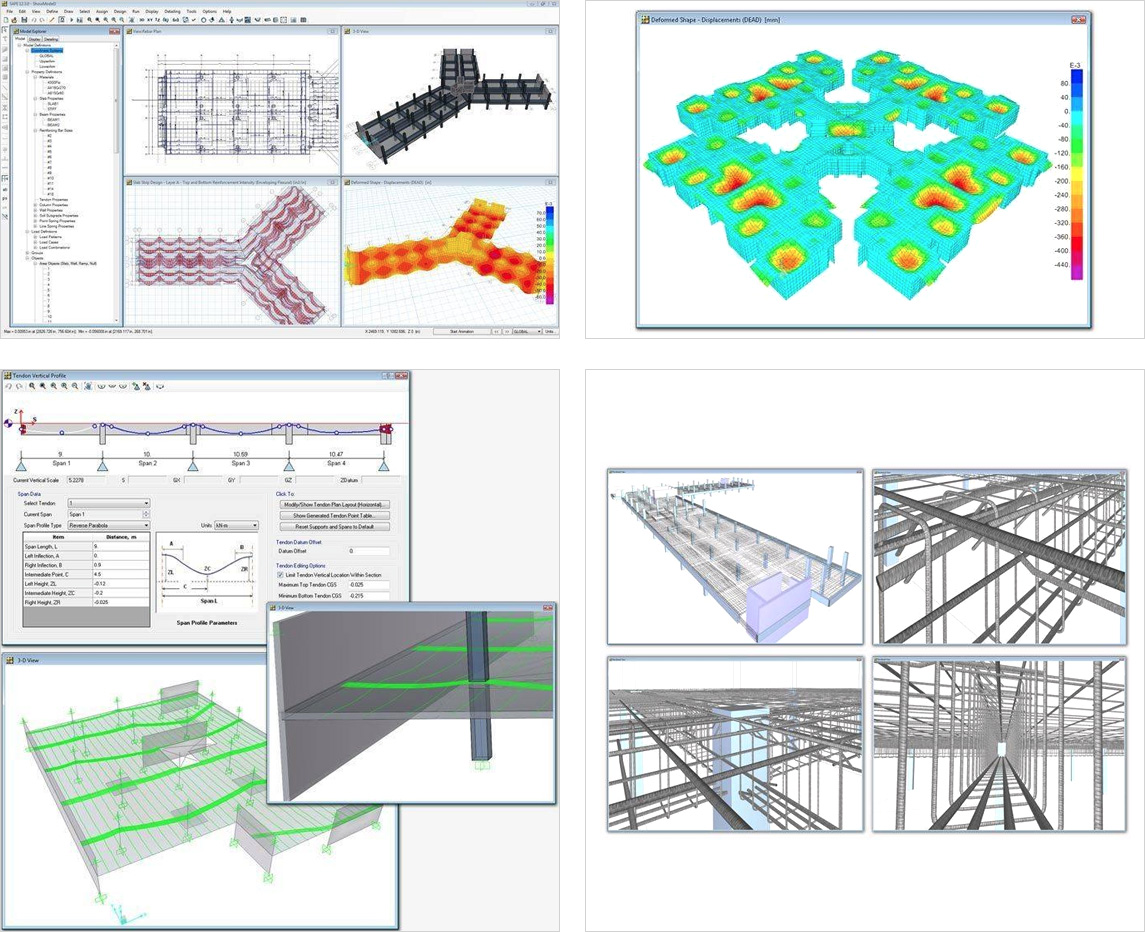

SAFE – Integrated Design of Slabs, Mats and Footing

구조물의 콘크리트 바닥 및 기초 시스템을 설계하기 위한 전용 프로그램
  • CAD, Spreadsheet, Database Programs등 여러 프로그램과 data호환이 가능
  • Post-tensioning Slabs 모델링 및 해석 가능하며 Creep & Shrinkage를 고려한 장기거동균열 해석 가능
  • Suspended slabs, Flat, Two-way, Waffle, Walls(straight or curved), Braces, Columns 같은 다양한 형태의 구조물 설계 가능
  • 패턴을 이용한 면하중 자동재하 및 각종 해외 Design code 제공

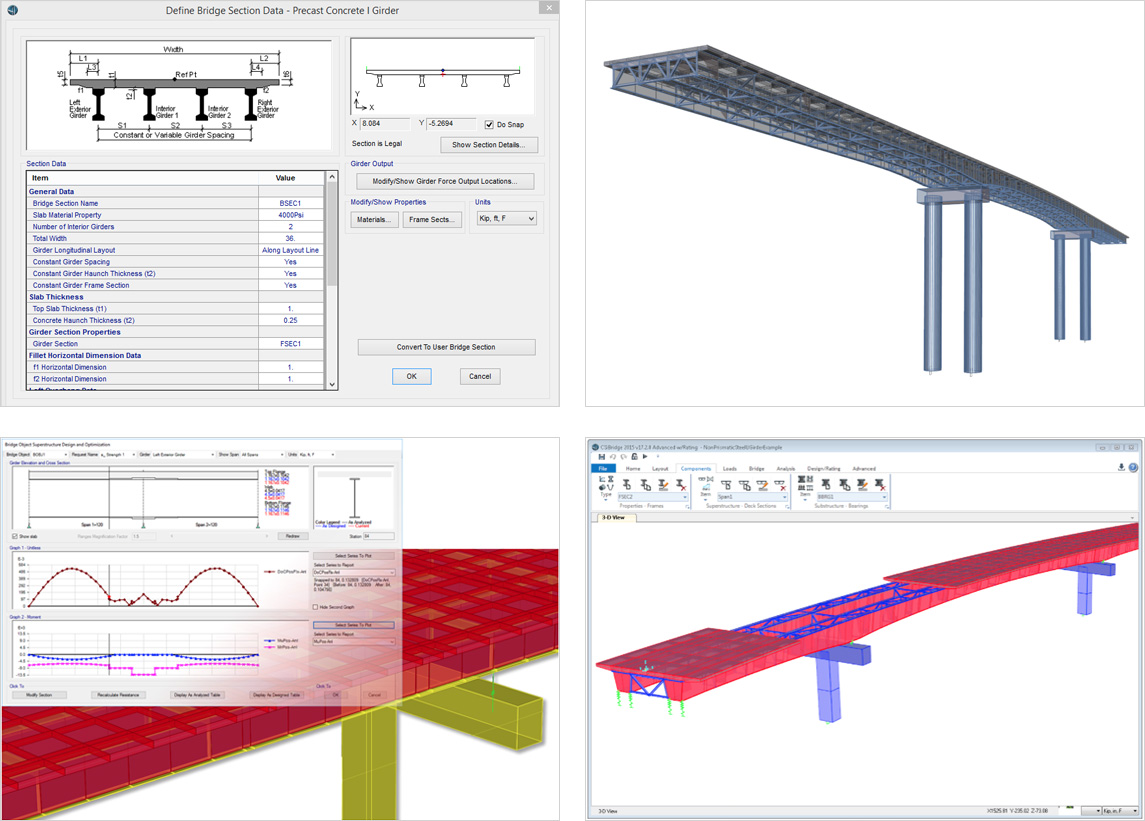

CSiBridge – Integrated 3-D Bridge Analysis, Design and Rating

교량의 모델링, 해석, 설계를 통합시킨 교량 전용 소프트웨어로 SAP2000에 내장된 교량해석기능을 전용화한 교량해석 및 설계 전용프로그램
  • 사용자 중심의 GUI(Graphical User Interface)와 복잡한 형상의 교량구조물을 쉽게 모델링할 수 있도록 단계별 Wizard를 제공
  • PSC box, Cable 교량의 해석에 필요한 각종 기능 제공
  • AASHTO 및 각종 해외 설계 코드를 기반으로 하중산출 및 부재 설계 가능
  • 선형/비선형 시공단계해석이 가능하며 편리한 전, 후처리를 통해 교량의 시공단계해석이 가능
  • 크리프/건조수축 고려, 캠버 산출, 케이블 장력 산출과 Tunning 등 특수 교량에 특화된 해석 기능 제공
