​안녕하세요. ETABS v23 사용자를 위한 Plug-In을 다음과 같이 배포합니다.

 ====== NEX ETABS API 사용자계정 ======

- ID : etabs_v23_api@withnex.com

- PW : EtabsAPI@v23

===================================

- 20260908_ETABS_API.zip​​ : Plug-In 파일

- ​API 메뉴얼_rev4.pdf : API 사용 매뉴얼

- ​Gen_ETABS_변환_기능한계_20260709현재.pdf : 모델 데이터 변환 시 참고사항 안내

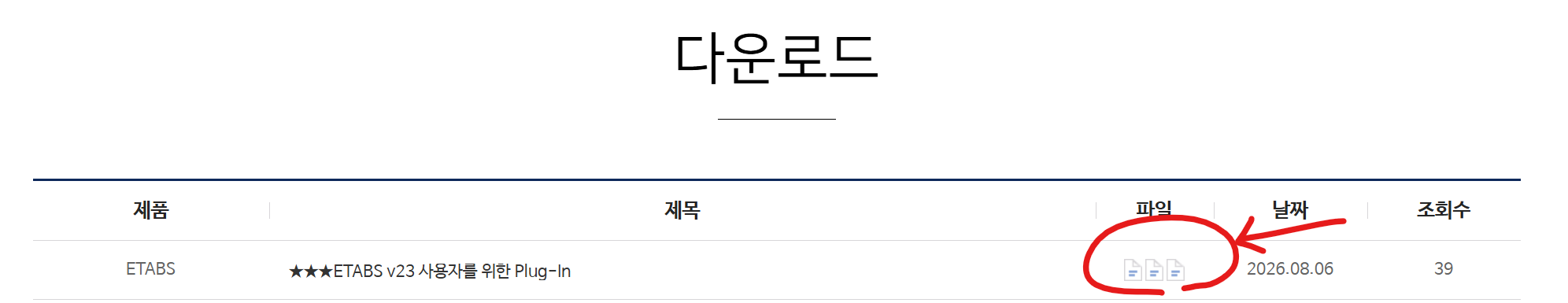

※ 이전 페이지 다운로드 리스트에서 게시물 우측의 서류 모양 아이콘을 누르시면 다운로드가 시작됩니다.

브라우저에서 다운로드를 차단할 수 있기 때문에 별도의 확인이 필요할 수 있습니다.

​====== 공지사항 (2026.09.08) ======

1. NEX ETABS API 사용중 궁금하신 점이나 개선/수정사항 등이 있으실 경우,

   a. 모델파일 및 구체적인 설명을

   b. 넥스기술 기술지원팀에 보내주시면 적극 반영하도록 하겠습니다. (support@withnex.com)

2. ETABS v23에서 KDS에 따른 풍하중 사용방법은 아래 영상에서 자세하게 안내해드립니다.​

    https://youtu.be/8dROjQ2h_6k?si=xSSTLotqemOF03kE​

====== NEX ETABS API 구성 ======

1. NEX Assi

   a. Load Combination : KDS 41 12 00에 따라서 하중 조합을 자동생성합니다. (ETABS에서는 기본 조합 생성만 지원)

      - KDS 41 12 00에 따라서 하중 조합을 자동생성합니다. (ETABS에서는 기본 조합 생성만 지원)

      - 수평 풍하중의 조합하중을 계산하는 계수를 자동 산정합니다.

      - 지진하중의 Scale Up Factor를 산정하기 위한 반력값을 확인할 수 있습니다.

      - 특별 지진하중을 고려한 하중조합을 산정할 수 있습니다.

      - 강도감소법과 허용응력설계법에 근거한 하중조합을 자동생성합니다.

      - Envelope 하중조합을 생성할 수 있습니다.

   b. Mat Foundation : 기초 바닥판 모델 자동생성 (지점좌표 & 반력결과를 불러와 지반스프링과 말뚝스프링을 포함한 Mat Foundation 모델 생성)

2. Data Exchanger (Gen_ETABS_변환_기능한계 문서를 꼭 참고해주세요!!!)

   a. Gen to ETABS : Gen의 mgt파일을 읽어 ETABS에 자동으로 모델링해줍니다.

   b. ETABS to Gen : ETABS 모델을 Gen에서 Import 할 수 있도록 mgt파일로 변환해줍니다.

   c. ETABS to BeST : ETABS 모델 및 해석/설계 정보를 BeST에서 Import 할 수 있도록 변환해줍니다.

====== NEX ETABS API 개선사항 ======

(2026.09.08)

가. 하중 조합 생성 기능 추가

   풍하중과 지진하중 조합 자동산정을 위한 기능이 추가되었습니다.

   허용응력 설계법에 의한 하중조합과 Envelope하중조합을 생성하는 기능을 추가했습니다.

(2026.08.31)

가. 메모리 부족으로 내보내기가 중단되던 문제 해결

   대형 모델에서 부재력 전체를 한 번에 조회하면서 메모리가 급격히 소진되어 작업이 실패하던 문제입니다.

   부재를 여러 묶음으로 나누어 조회하고, 받는 즉시 파일에 이어 쓰는 방식으로 변경했습니다.

나. 모델링 파일(.mgt) 내보내기 속도 개선

   내부 형상 정보를 조회할 때 동일한 지점을 반복해서 조회하던 부분을 정리했습니다.

다. 출력 대상 선택 기능 추가

   내보낼 하중조합과 하중케이스를 직접 고르실 수 있는 창을 추가했습니다.

라. 진행 상황 표시 및 중단 기능

   작업 시간이 긴 항목에 진행창과 중단 버튼을 추가했습니다. 진행 상태와 예상 남은 시간을 확인하실 수 있습니다.

마. 안내 메시지 개선

   벽체에 Pier Label 이 할당되지 않았거나 해석 결과가 없는 경우, 원인과 조치 방법을 구체적으로 안내하도록 수정했습니다.

※ 참고사항 1. 벽 부재력을 내보내려면 벽체에 Pier Label 이 할당되어 있고 해석이 실행된 상태여야 합니다.

    (Assign > Shell > Pier Label 지정 후 해석 재실행)

※ 참고사항 2. 여러 직선 구간으로 이루어진 이형벽체(ㄷ자·박스형 등)는 BeST 에서 설계할 수 없어, 내보내기 시 해당 벽체를 안내해 드립니다.

    이 벽체들은 ETABS 에서 설계해 주시기 바랍니다.
